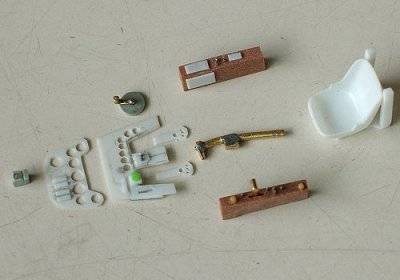

コックピット内部の装備品の制作にかかりました。座席シートはプラ板をヒートプレスしました。計器パネルも薄いプラ板に孔をあけました。操縦桿は真鍮線を半田付けしました。座席左右のコンソールは人工木材に真鍮板を半田付けしたレバーやスイッチ類を取り付けました。風防スライド装置のハンドルはランナーに真鍮線を半田付けしたレバーを取付ました。 この後、座席ベルト関係に取り掛かります。

図4-4-1 コックピット装備品

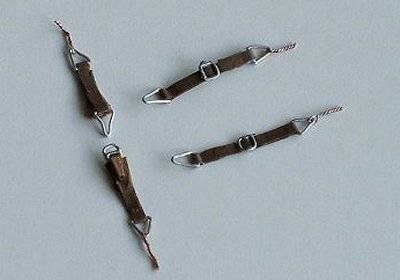

座席ベルトはちょっと手間をかけて作りました。左側にある２本は腰ベルトで右側の２本は肩ベルトです。 ベルトはトレーシングペーパーを使いました。バックルや金具類は0.1mmのエナメル線を曲げて半田付けしました。 それとなく感じが出ています。

図4-4-2 座席ベルト

胴体下面にETC504ラックを仮取付して上下2分割成形型の300ℓ入増槽を仮取り合いしました。 ラックは2mm厚さの薄板で成形しました。振れ止めは真鍮板を細く切って作りました。 増槽はスピンナーと同じ要領で加工します。先ず正確に角ブロックを作り次に両端面に最大直径円を罫書き丸棒に仕上げます。そして鉛筆を削る要領で慎重にナイフを使って砲弾型と円錐型に粗成形し最後にサンドペーパーで仕上げます。まだ表面の最終仕上げをしていないので少し粗い感じになっています。上下の分割ラインは罫書き針による筋彫りです。

図4-4-3 増槽

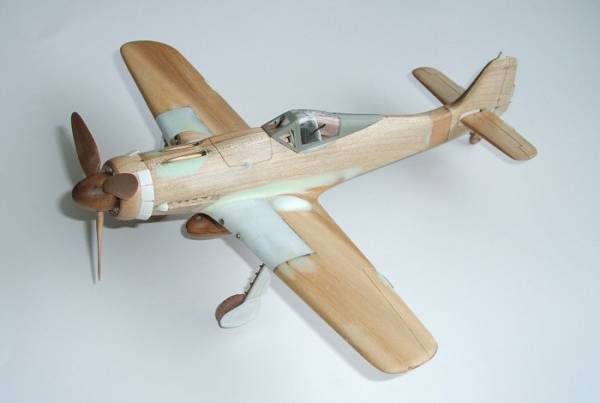

すべての部品の制作が終わりましたので、全体の感じをつかむ為に仮組立を行いました。長鼻のドーラはＡ型とは感じが違っています。 この後、サーフェーサー塗装にかかります。

図4-4-4 モックアップ完成
